CL5183ZYSBEV 型纯电动压缩车

压缩垃圾车介绍及性能特点：

**技术：采用国内**技术高强度的 U 形整体成型桁槽，作为垃圾推板的活动导轨，受压能力强，抗变形 能力好。

污水分离：采用导流式污水收集装置，可将填料器与垃圾箱体之间因密封胶条失效而渗漏的污水引流**专用 污水收集箱中，有效防止因污水泄漏而造成的二次污染。

容积更大：垃圾箱体采用弧形设计，美观，结构性能强，有效容积大。

高强度钢板：垃圾箱等主要部件采用上海宝钢产 B480GNQR 高强度耐候钢板制作，整体结构性能突出，抗冲 击性能强。

液压密封：填装器与箱体结合部结构合理，采用液压锁紧全密封技术，密封性能好。

二级自锁：填料器具有举升油缸自锁功能，同时配合安全棒进行二级保护、安全可靠。 紧急制动：具有全车紧急制动按钮。

多重操作：可选装 240L（单桶、双桶）或 360L、660L 标准桶提升翻转机构，也可选装挂桶、落地式翻斗、

摆臂斗机构。具备自动、手动双套操纵方式，能在驾驶室、车厢中部、车厢后部等多位**垃圾车作业，方 便高效。

车型基本参数表

1    产品简述

1.1   产品简述

东风纯电动压缩垃圾车是在东风纯电动二类底盘的基础上，加装垃圾箱、垃圾填充器、液压系统，由机 械、液压（气路）、电器三部分合为一体的专用垃圾处理、转运作业车。

工作原理：整车为全密封型， 自行压缩、 自行倾倒、压缩过程中的污水全部进入污水箱，彻底的解决了 垃圾运输过程中的二次污染，具有压力大、密封性好、操作方便。安全等优点。

1.2   使用场景

该产品适用于城市主干道、公路、小区、工厂、垃圾转运**等场地的垃圾处理、转运工作。

2、产品性能特点

2.1、产品性能特点

CL5183ZYSBEV 型纯电动压缩车

（1） 弧形箱体，大大增加箱体容积，增加整车美观程度。

（2） 永磁同步电机直接取力，专车专配，**匹配，无取力器，比柴油车更节省步骤、 故障率更低。

（3） 油泵采用国内知名品牌海普瑞斯液油泵，加装压实阀，增加压缩密度、提高装载量。 装载量相当于同吨级排非压缩垃圾的两倍半。

（4） 油箱加大，容积增大，防止液压油高温，所有液压油必须通过液压油过滤机加入油 箱，从而过滤液压油内的杂质，减少故障率，有效的防止配件损坏，多路阀采用中外合资品牌， 海普瑞斯多路阀，海普瑞斯油缸匹配使用，故障率低，CAN 总线**方式；接线少，故障率低， 自动显示故障码，方便维护维修。

（5） 作业自动化：采用光电开关加时间双系统**，带一键卸料，带无线遥控装置，全部 填装排卸作业中只需司机一人操作，可设定全自动和半自动 2 种操作模式，不仅减轻环卫工人的劳  动强度， 而且大大改善了工作环境。

（6） 作业系统具有电脑**和手动操纵双重功能，大大地保障和提高车辆的使用率。

（7） 翻转机构：可选装配置带垃圾筒（或斗）的翻转机构。

2.2 、产品优势

（1） 由于压缩式垃圾车上装结构复杂， 自质量较大，降低压缩式垃圾车自质量，提高其   载荷利用率，将降低车辆运营成本。因此采用高强度材料，以降低上装自质量;挡泥板、装饰件、 盖板等**件可采用密度较小的注塑件，采用集成化程度较高的零部件，以减少空间占用和自质   量，同时有利于改善液压系统的工作性能。

（2） 专人试车；模拟各种复杂工作环境，所有压缩发车前实物测试。

（3） 售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。

2.3 、注意事项：

1、 作业时应避免无关人员靠近车辆，特别是车辆后部。

2、 垃圾应均匀放入填料斗中，不要集中在一侧，使车辆**偏移，或者在填料口斗口沿垃圾堆放 过高，影响压填垃圾和垃圾在垃圾箱内均匀分配。

3、 压填作业时应注意观察，发现有大块不能压缩的其他垃圾（非生活垃圾）须及时停止作业， 清除后再继续作业，避免损坏车辆的工作装置，严禁压缩建筑垃圾，

4、 卸料作业举升、落下填充器时要确认周围的安全，慎重地进行操作，切勿在斜坡上举升填装 器， 否则易**后移造成翻车事故。

5 、 填充器在没有落下且锁止前，不得进入正常行驶。

CL5183ZYSBEV 型纯电动压缩车

2.4 、底盘

底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、 可靠性高。其具备如下特点：

( 1)           动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；

(2)           驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、 储物盒等 10 余处储物空间，带来舒适驾乘体验；

(3)           整车轻量化设计，**总质量为 18000kg；

(4)           搭载 210kWh 大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电 池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；

(5)           配备大功率上装取电接口，满足各类专用车上装电动化需求。

（6）    零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。

（ 7）     底盘承载能力强：后双胎、轴距多样化        **爬坡度超 20%，适合各种路况作业

（ 8）     上装取电范围广，适合各类环卫车改装

（ 9）       轿车化内饰及舒适性设置，电子化操控

（ 10）    安全可靠：配置 CATL 国内高端电池品牌

（ 11）     增配置：电源总开关，电池加热系统

（ 12）     整车配置电量大，长时间作业无忧虑

3 、产品主要技术参数

3.1 、底盘基本参数表

3.3 、 整车专用参数表

CL5183ZYSBEV 型纯电动压缩车

4 、产品主要结构

4.1、整车基本结构分解

4.2、整车基本配件图解

不锈钢爬梯

液压油箱、多路阀保护罩
多路换向阀
填充器保护罩、翻转架
尾部电控装置
遥控操作模块

程力专用汽车股份

CL5183ZYSBEV 型纯电动压缩车

尾部污水箱
可调式锁紧
平衡阀
填充器工作灯

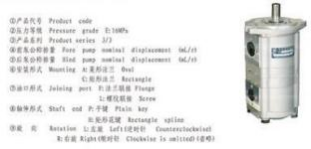

海普瑞斯液压油泵

接近开关保护系统
背压阀
双联泵

产品配置 --- 选配

序号	名称	图片	功能
1	尾部挂  桶翻转板		尾部翻转板，可挂 120L/240L/660L 垃圾桶。

CL5183ZYSBEV 型纯电动压缩车

2	三角斗		选配三角斗，同时斗内可挂两个国标 240L 垃圾桶，避免路面二次污染，适用于不同作 业环境
3	大落地斗		选配大落地斗，避免路面二次污染，适用于不 同作业环境
