CL5180TDYBEV 纯电动多功能抑尘车

新能源汽车包括纯电动汽车、增程式电动汽车、混合动力汽车、燃料电池电动汽车、氢发动机汽车等。本产 品为纯电动汽车

新能源纯电动汽车简介：

纯电动汽车(Blade Electric Vehicles，BEV)是一种采用单一蓄电池作为储能动力源的汽车，它利用蓄电池 作为储能动力源，通过电池向电动机提供电能，驱动电动机运转，从而推动汽车行驶。纯电动汽车的可充电  电池主要有铅酸电池、镍镉电池、镍氢电池和锂离子电池等，这些电池可以提供纯电动汽车动力。同时，纯  电动汽车也通过电池来储存电能，驱动电机运转，让车辆正常行驶。

纯电动专用车优点：

(1)零排放。纯电动汽车使用电能，在行驶中无废气排出，不污染环境。

(2)能源利用率高。有研究表明，同样的原油经过粗炼， 送**电厂发电，经充入电池，再由电池驱动汽车， 其能量利用效率比经过精炼变为汽油，再经汽油机驱动汽车的要高。

(3)结构简单。因使用单一的电能源，省去了油箱、发动机、变速器、冷却系统和排气系统，相比传统汽车的 内燃汽油发动机动力系统，其结构大为简化。

(4)噪声小。在行驶过程中振动及噪声小，车厢内外十 分安静。

(5)原料广。使用的电力可以从多种一次能源获得，如煤、核能、水力等，解除了人们对石油资源日见枯竭的 担心。

(6)移峰填谷。对于发电企业和电力公司来说，电动汽车的电池可在夜间利用电网的廉价"谷电"进行充电，可 以 平抑电网的峰谷差，使发电设备日夜都能充分利用，从而大大提高经济效益。

产品简述

我公司抑尘车标配:前对冲、后洒、侧喷、后置式工作平台、平台上有高压水炮（可 360°旋转，可调成柱状

**射程 35 米，也可调成雾状**射程 15 米，(可调成： 直冲状、大雨、中雨、小雨、毛毛雨），配备优     质大功率专用洒水泵，杂物过滤网，国标通用 65 型消防接口（可通过消防栓加水）， 2 根引水胶管。水泵、 取力器、球阀、滤网均为**标准产品，主管道加粗，法兰垫、法兰盘加厚，前对冲，大通径球阀，具有性     能优良，工作可靠、效率高、流量大。尾部加装雾炮能有效的对雾霾、灰尘进行有效的抑制效果。

我公司生产的多功能抑尘车，利用水雾吸附空气中的粉尘，淡化空气中的污染颗粒物浓度，达到（固尘、

降尘、清洁净化空气）的效果，有效缓解城市尘粒空气污染现象并可用于公共场所（增湿、降温、消毒、除   臭）。可以改善空气质量，用于降低 PM10、PM2.5，被誉为 PM2.5 治理神器。同时也可以改善工矿作业物料 堆放、建筑施工和爆破拆除引起的灰尘污染，亦可用于城市大气治理、农药喷洒、消毒等。

1    产品简述

1.1 产品简述

纯电动抑尘车车是在纯电动二类底盘的基础上，加装低压冲洗、洒水系统、雾炮机组，由机械、液压 （气路）、电器三部分合为一体的专用洒水作业车。

工作原理：采用自吸式双级离心泵，效率高、洒水宽度大、水**射程远，低压水泵由底盘变速器取力器 通过传动轴直接传动。雾炮机组由底盘电池带动雾炮风扇电机、不锈钢多级离心泵，进行喷雾降尘工作。

1.2 使用场景

该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业，也 可用于绿化带浇花浇树；还可以作为紧急消防水车使用。

CL5180TDYBEV 纯电动多功能抑尘车

2    产品性能特点

2.1 底盘

底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、 可靠性高。其具备如下特点：

(1)           动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；

(2)           驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、 储物盒等 10 余处储物空间，带来舒适驾乘体验；

(3)           整车轻量化设计，**总质量为 18000kg；

(4)           搭载 241kWh  大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电 池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；

(5)           配备大功率上装取电接口，满足各类专用车上装电动化需求。

2.2、性能特点

(1)           采用知名品牌自吸式双级离心泵，质量稳定可靠，扬程大，质量稳定可靠，上装电机 取力传动；

(2)           前冲圆锥喷嘴， 自动**，操作方便灵活冲洗路面宽度可覆盖 8  条车道；后洒圆柱喷 嘴，喷出均匀的扇形水雾，宽度可到 10m，能有效抑制路面灰尘；

(3)           360°旋转的后置水炮，可设置成柱状或雾状出水，射程超过 38 米；

(4)           零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。

(5)           雾炮机组直接由底盘电池提供动力，没有副发电机组，比传统柴油车更节能，大大降 低噪音污染。

(6)           雾炮水泵为不锈钢多级离心泵，免维护，流量大。

(7)           雾炮风扇电机由知名品牌大功率电机，风力更大，射程更远。

我公司抑尘车优势

1、罐体耐用：罐体采用有限元分析方法优化设计，充分利用车载空间，水罐容积大，并通过了严格 的可靠性试验，罐体内部做防腐防锈处理，更加经久耐用，延长使用寿命 3-5 年；罐体与大梁焊接  牢固，更稳定。

2、电路安全：雾炮电控箱线路，专业电工组装，更安全，安全系数比较高，不易漏电、短路，不比 小厂，喷雾机设有紧急停止按钮，操作安全可靠。

CL5180TDYBEV 纯电动多功能抑尘车

3、自主**:雾炮具有自主**,结构紧凑,射程远,雾粒细小,覆盖面积大,可手动或遥控操纵。

车辆特点及性能

1、功力强、射程远、穿透力强、雾粒附着力强、覆盖范围广、可以实现精量喷雾。

2、二次雾化技术，采用了一种特定的起涡轮风助装置改变风向使之与雾粒的流动方向形成一个夹角，促进水 雾化充分

3、遥控/手动兼容，启动快捷，使用安全，灵活方便，性价比高。

4、工作效率高、喷雾速度快;对容易引起尘埃的堆场喷水除尘时，喷出的雾粒细小与飘起的尘埃接触时，形 成一种潮湿雾状体，能快速将尘埃抑制降沉，雾量沉降率可达 95%。

5、当雾滴从喷嘴中喷出后在喷雾区域被高速高压气流进一步破碎，并使雾滴的速度逐渐增加，提高了雾化程 度，雾化一般可达到约 50-150um 直径大小的雾滴。 配套动力灵活，既可用三相 380V 的市电，也可配套发   电机组供电。

6、耗水量相比其它抑尘喷洒设备可节约 70%～80%(喷**、洒水车)，且水雾覆盖粉尘面积远远大于其它抑 尘喷洒设备。

7、整车靓丽，结构紧凑，布局合理，部件做工精细，产品配置完善，操作性能好。

8、射程远，覆盖面积大，雾粒细小，与飘起的尘埃接触时，形成一种潮湿雾状体，能快速将尘埃抑制降沉。

9、适用范围广，工作效率高，可边行驶边喷雾，喷雾速度快，对尘埃有较强的穿透力和雾珠附着力，能有效 地节约用水量和减少环境污染。

10、微电机**水平旋转，液压马达**俯仰角度，变换角度速度快。

11、车辆配置全新升级，主管道加粗、万向前冲、50 的大通径球阀。

3    产品主要技术参数

3.1 车型基本参数表

3.2 底盘基本参数表

二类底盘参数表

二类底盘配置表

3.3 专用参数表

3.4  整车公告参数：

4    产品主要结构

4.1、整车基本结构分解

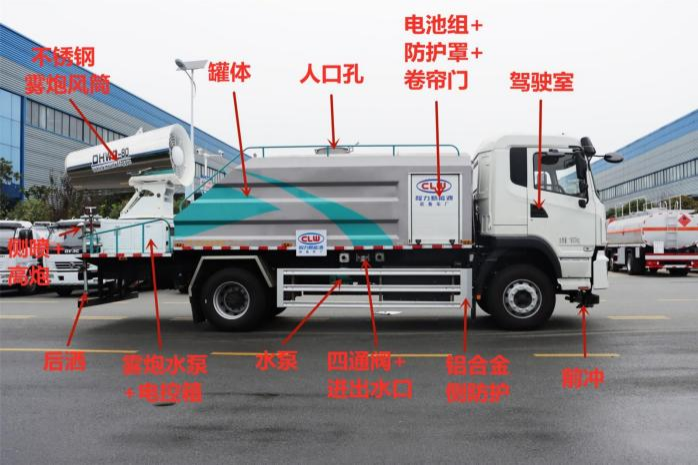

4.2、整车配件图解

产品选配

产品优势
