15方东风天锦纯电动洗扫车

PRODUCTS TITLE

CL5182TXSBEV 型纯电动洗扫车

新能源汽车包括纯电动汽车、增程式电动汽车、混合动力汽车、燃料电池电动汽车、氢发动机汽车等。本产 品为纯电动汽车

新能源纯电动汽车简介：

纯电动汽车(Blade Electric Vehicles， BEV)是一种采用单一蓄电池作为储能动力源的汽车，它利用蓄电池作为储能动力源，通过电池向电动机提供电能，驱动电动机运转，从而推动汽车行驶。纯电动汽车的可充电电池主要有铅酸电池、镍镉电池、镍氢电池和锂离子电池等，这些电池可以提供纯电动汽车动力。同时，纯电动汽车也通过电池来储存电能，驱动电机运转，让车辆正常行驶。

纯电动专用车优点：

(1)零排放。纯电动汽车使用电能，在行驶中无废气排出，不污染环境。

(2)能源利用率高。有研究表明，同样的原油经过粗炼，送**电厂发电，经充入电池，再由电池驱动汽车，其能量利用效率比经过精炼变为汽油，再经汽油机驱动汽车的要高。

(3)结构简单。因使用单一的电能源，省去了油箱、发动机、变速器、冷却系统和排气系统，相比传统汽车的内燃汽油发动机动力系统，其结构大为简化。

(4)噪声小。在行驶过程中振动及噪声小，车厢内外十分安静。

(5)原料广。使用的电力可以从多种一次能源获得，如煤、核能、水力等，解除了人们对石油资源日见枯竭的担心。

(6)移峰填谷。对于发电企业和电力公司来说，电动汽车的电池可在夜间利用电网的廉价"谷电"进行充电，可以平抑电网的峰谷差，使发电设备日夜都能充分利用，从而大大提高经济效益。

纯电动洗扫车简介：

● 垃圾箱外形采用长方体的造型，箱体受力均匀，结构性能强，美观。垃圾箱采用不锈钢制作，永不锈蚀。

● 工作装置采用“ 中置两盘扫+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置形式。

● 中置两盘扫（扫盘可单独**） +中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆（左右高压侧喷管可** **）结构，实现路面的洗扫及吸尘。

● 左右侧喷杆 V 形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置，有效的将清洗后的污水和垃圾全部归拢赶**吸嘴处，并吸收于污水垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳。

● 清水箱和垃圾箱分体布置，有效空间利用**化，一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放，随时加清水继续作业；垃圾箱采用双油缸自卸卸料，箱内同时设有大流量高压喷嘴，可快速冲洗垃圾箱

● 左右高压侧喷杆具有双向自动避障保护及复位功能。可大大减少左右高压侧喷杆损坏，作业时整车安全性也提高。

● 中置宽吸嘴具有液压浮动功能，有效的延长橡胶滚轮的寿命。

● 采用 CAN 智能化**系统，电、液、气集中**，驾驶员可在驾驶室内完成各种动作的操作。

CL5182TXSBEV 型纯电动洗扫车

1 产品简述

1.1 产品简述

程力汽车股份有限公司环卫车系列东风天锦纯电动洗扫车是我公司自行设计开发、具有自主知识产权、国际**技术水平的新一代路面、路沿清洗、清扫及喷雾降尘的专用设备。该款洗扫车结合了扫路车及高压清洗车的功能特点，并解决了吸尘车无法在城市道路上清洗路沿的短板，在作业时利用扫刷将地面垃圾扫向车内侧，路面的顽固附着物由高压喷水杆喷出的水流冲起，再由吸盘吸入垃圾箱储存.具有绿色环保、功能齐全、设计合理、能耗低、清洗范围广、使用寿命长等特点。

1.2 使用场景

1.城市道路、高速公路、广场、机场、码头、隧道、桥梁、隔离墙等路面、路沿的清洁工作 2.工地、厂区等干道的清洗、清扫。

2、产品性能特点

CL5182TXSBEV 型纯电动洗扫车

洗扫车详细技术说明： 整车配置

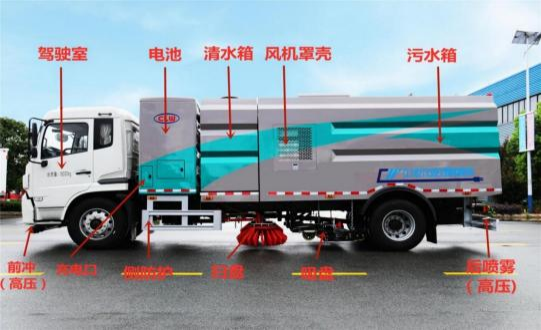

该洗扫车采用纯电动二类底盘改装、风机、清水箱、垃圾箱、左右立扫、扫盘降尘系统、左右高压侧喷高、吸盘内置高压主喷杆、气动系统、液压系统、专用装置电控系统和副车架等改装而成。

改装组件说明：

1、纯电动二类底盘。

2、使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。

3、采用大功率耐磨免维护离心风机，噪音低、效率高、风量大，使用寿命长。

4、非不锈钢件经防锈处理，经久耐用

5、知名品牌高压水泵。

6、气动阀，气动阀门。

8、车辆尾部倒车影像。

9、车辆尾部手动操作盒。

10、车辆尾部后喷雾。

11、加装手动泵应急系统，在副发动机停止的状态下也能举升垃圾箱，便于维护保养。

12、左右立扫为单扫盘，减少了扫刷的数量和扫刷消耗量，能降低使用成本。扫刷上加装喷水装置，用于喷雾降尘。左右立扫分开**，可实现右扫和全扫等不同的作业模式。

13、吸盘的吸口宽度达到 2300mm，确保作业总宽度大于 3.2m。4 个高度可调的吸嘴轮，能方便调整和保证吸嘴与路面间合理间隙，从而达到更好的吸污效果，吸污效率更高。

14、吸盘内有高压喷水装置，喷嘴布置在吸盘内部，能**限度冲洗路面。左右高压喷水支架安装在吸盘上，随吸盘升降，结构简单紧凑，保证喷水支架达到**的冲洗效果。

15、后部采用 LED 箭头灯**示灯，保证行车作业安全。

18、扫盘摆线马达采用三洋马达，使用寿命长稳定可靠，故障率低。

16、液压管路采用德国标准技术密封结构形式，抗震动性能好，密封可靠性高，可实现无泄漏的密封效果。

17、采用海普瑞斯液压电磁阀，关键电控元件采用施耐德电器开关，可靠性高，使用寿命长。

18、CAN 总线作业。

19、清水箱，容积达 7.5m³。

20、垃圾箱，容积达 7m³ , 厢体采用倾翻卸料。

2.1、产品性能特点

1、方形箱体，大大增加箱体容积，增加整车美观程度。

2、底盘电机直接取力，专车专配， **匹配，无取力器，比柴油车更节省步骤、故障率更低。

CL5182TXSBEV 型纯电动洗扫车

3、洗扫车采用东风纯电动二类汽车底盘改装，加装风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。

4、底盘电机驱动风机和高压水泵，风机用 8.0 高压离心风机,效率高、风量大， **风量达 23500m3/h。高压水泵采用国际知名品牌，流量合适，压力高，允许**压力达 10MPa。

5、左右立扫为单扫盘，减少了扫刷数量和扫刷消耗量，能降低使用成本。左右立扫分开**，可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到 2418mm，确保作业总宽度大于 3.5mm。4 个高度可调的吸嘴轮，能多方面调整和保证吸嘴与路面间的合理间隙。吸嘴内置高压喷水杆，尽可能多的将高压洗涤喷

嘴布置在吸嘴内部，不但清洗效果好，还能**限度减少高压水气流冲起污物产生的二次污染。

6、左右喷水杆安装在吸盘上，随吸盘升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到**清洗效果。开放式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。

7、程力牌纯电动洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”等多种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达 90%以上。选择“左洗扫”或

“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。

8、作业系统具有电脑**和手动操纵双重功能，大大地保障和提高车辆的使用率。

2.2 、产品优势

（1）清水箱充分利用了车载空间，容积大，可达7.5m3 。垃圾箱采用单层304不锈钢结构，倾翻卸料，带高压自洁装置。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。。

（2）专人试车；模拟各种复杂工作环境，所有洗扫车发车前实物测试。

（3）售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。

（4）无副发电机组，整车工作时噪音低。

2.3 、注意事项：

1、作业时应避免无关人员靠近车辆，特别是车辆后部。

2、车辆在行驶作业过程中，注意避让砖头等大块垃圾

3、车辆在排泄污水箱时，请先打开后门排污阀，待排污阀不在排水后再打开后门进行垃圾倾倒。

4、车辆在排污时请注意在专用的排污地点进行排污箱体后门5米内不得站人。

5 、垃圾箱在没有落下且锁止前，不得进入正常行驶。

CL5182TXSBEV 型纯电动洗扫车

2.4 、底盘

底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：

(1) 动力电池布置方式采用后背布置，采用窄托架装配，适应各类专用上装改装需求；

(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等 10 余处储物空间，带来舒适驾乘体验；

(3) 整车轻量化设计，**总质量为 18000kg；

(4) 搭载 282kWh 大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；

(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。

（6）零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。

（7）底盘承载能力强：后双胎、轴距多样化 **爬坡度超 20%，适合各种路况作业

（8）上装取电范围广，适合各类环卫车改装

（9）轿车化内饰及舒适性设置，电子化操控

（10）安全可靠：配置宁德时代国内高端电池品牌

（11）增配置：电源总开关，电池加热系统

（12）整车配置电量大，长时间作业无忧虑

3 、产品主要技术参数

3.1 、车型基本参数表

公告型号	CL5182TXSBEV 型纯电动洗扫车		外形尺寸	9000x2550x3240
底盘型号	EQ1180GEVJ1		上装容积	15 方（8 水 7 尘）
总质量	18000KG		上装电动机额定功率	80KW
整备质量	12750KG		上装每小时消耗电量	40-50KWH
轴距	5300MM		建议充电桩功率	120KW
轮胎	295/80R22.5 18PR	充电时间（建议功率下）		约 2.5 小时
轴数	2		电池类别	磷酸铁锂电池
底盘电机**功率	160KW		电池品牌	宁德时代

3.2 、底盘基本参数表

二类底盘参数表

项目

参数

备注

CL5182TXSBEV 型纯电动洗扫车

底盘公告号	EQ1180GEVJ1	/
底盘尺寸（mm）	885025002960	/
轴距（mm）	5300	/
前/后悬（mm）	1430/1920	/
前/后轮距（mm）	1880/1860	/
二类底盘整备质量（kg）	7950	/
**总质量（kg）	18000	/
**车速（km/h）	89	/
充电时间（h）	2.5 小时 180A 直流充电	剩余 30%soc
0-50km 加速性能（s）	≤9.2	满载

二类底盘配置表

系统	项目	配置情况
车身	驾驶室	D530 平头半排驾驶室
车身	乘载人数	3
电机	类型	永磁同步电机
	额定/峰值功率（kW）	80/160
	额定/峰值扭矩（Nm）	600/1100
	额定/峰值转速（rpm）	3473/8700
电控	集成**器	**一
动力电池	电池电量（kWh）	282
	电芯类型	磷酸铁锂
	温控系统	标配加热带
底盘系统	车架幅面尺寸（mm）	80
	车架宽度（mm）	250
	前板簧	8
	后板簧	10+8

CL5182TXSBEV 型纯电动洗扫车

	减震器	双向筒式减震器
	前桥	6t 前桥
	后桥	11t 单减
	主减速比	6.166
	轮胎规格	295/80R22.5
	方向机类型	循环球式
	方向助力型式	电控助力
	制动型式	双回路气制动
	行车制动器	前后鼓式制动器
	驻车制动器	弹簧储能断气制动
功能配置	空调	单冷空调+PTC 暖风
功能配置	安全配置	ABS

3.3 、 整车专用参数表

箱体参数	箱体厚度 /涂层	4.5mm
	箱体容积		14m³（7.5 水 7 尘）
	罐体材质	304 不锈钢
上装电机	类型	永磁同步电机
	冷却方式	水冷

专用性能参数	垃圾箱容积( m3 )	7 （不锈钢材质）
	清水箱容积( m3 )	7.5 （不锈钢材质）
	清扫宽度(mm)	3000-3500
	清扫作业速度(km/h)	3-15
	保洁作业速度(km/h)	15-20

CL5182TXSBEV 型纯电动洗扫车

	**清扫能力(m2/h)			50000
	抽吸能力	密度(g/cm3)		2.0
		质量(kg)		1.5
		抽吸粒度(mm)		≥100
	垃圾厢倾卸角			≥45°
	清扫效率			≥96%
	作业噪声(db)			<88 符合 GB7258 规定
降尘系统	喷水形式			低压雾状
	主要元件组成			高压泵、水过滤器、管路、不锈钢喷架、高压喷嘴等
	高压水泵			宏业 GTM-4026
安装位置	清扫降尘			左右前扫盘
	吸尘降尘			吸盘吸风口内
**型式			电子**，一键操作

CL5182TXSBEV 型纯电动洗扫车

液压系统	型式		开放式，电动**集中操纵
	主要元件		齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压泵等
	摆线马达		LW 马达
	齿轮油泵		昌顺
	液压油缸		海普瑞斯
	液压缸密封件		鼎基
	液压油管		大航
	电磁阀组		海普瑞斯
	防震压力表		天威
	回油过滤器		索菲玛
	系统溢流压力	10-12	Mpa
	液压油箱容积	≥60	L
电器系统	系统组成		由底盘车电路专用工作装置操作控制电路组成。
	电控箱面板组成		主电机转速表、机油温度报装置、各种操作开关
	**开关		上海施耐德
	可编程序逻辑**器		百兆富
	断路器		海格
	蓄电池		宁德时代
风机系统	型式		专用高压离心风机
	品牌		晨风牌
	额定工作转速		2000
	传动型式		底盘电机带齿耐高温 A 带传动(4 根)
	风机皮带		浙江三维
	风量(m3/h)		12000 ~ 23000
清扫系统	型式		在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。
	主要元件组成		扫盘支架、扫盘、油缸、油管、连

CL5182TXSBEV 型纯电动洗扫车

					杆、调节杆、液压马达等
	扫刷撑开直径	mm			φ800-900
	扫盘马达转速	r/min			140
	扫盘数量				2
	单个扫盘配刷数量				22
	扫盘倾角调整	扫盘			前倾 5° ~15° 外倾 5° ~10°

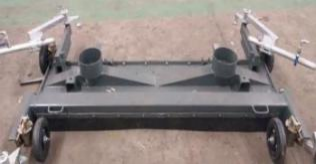

吸嘴装置	型式		吸嘴悬挂在底盘车后轮之间，由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸双吸口宽吸嘴，内置带高压喷嘴的长排喷杆（喷嘴数量 8），吸嘴体与路面随动。液压驱动电气自动吸嘴升降，弹簧浮动悬挂。
	吸管直径	mm			φ180
	吸管品牌				NORRES
	行走轮轴承				SKF
	行走轮耐磨外圈				Stellana
	工作状态吸嘴边刚性部份离地间隙(mm)				5～8
	吸嘴吸管风速(m/s)				50 ～ 65
	吸嘴负压(mmH2O)				380
其他配置	报**系统				倒车语音报**系统
	副操作系统			尾部带电控操作系统， **大厢升降及后门开关，避免用户在驾驶室内操作因观察不到后方情况发生安全事故。
	手动泵应急举升系统			如遇故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操作。

CL5182TXSBEV 型纯电动洗扫车

【整车公告技术参数】
产品**		程力牌	公告批次			337
产品名称		程力牌 CL5182TXSBEV 型纯电动洗扫车
总质量(kg)		18000	罐体容积(m3)
额定质量(kg)		5120,5055	外形尺寸(mm)			9000X2550X3240
整备质量(kg)		12750	货厢尺寸(mm)			XX
额定载客(人)			准拖挂车总质量(kg)
驾驶室准乘人数 (人)		2,3	鞍座**载质量(kg)
接近角/离去角(°)		16/9	前悬/后悬(mm)			1430/2270
轴荷(kg)		7000/11000	**车速(km/h)			100
备注：	备注： 1、专用装置:垃圾箱体,扫刷装置组成,为城市道路洗扫专用车;2、防护材料:Q23,左右侧面防护由专用装置(扫刷)代替, 离地高度为(mm):200,后下部防护与车架采用焊接连接, 后下部防护尺寸:50×230(mm),离地面高度 400mm;3、选装驾驶室前角扰流板,选装前雾灯,选装卧铺侧窗装饰板,选装驾驶室顶部中间三个装饰灯,选装仅前面罩、灯具和后视镜局部改型驾驶室;4、电池种类/型号/生产企业 : 磷酸铁锂电池/6LH3L8/宁德时代新能源科技股份有限公司 ;5、ABS 型号/生产企业:J ABS/焦作博瑞克技术有限公司
【底盘技术参数】
底盘型号		EQ1180GEVJ1		底盘名称
**名称				生产企业
轴数		2		轮胎数		6
轴距(mm)		4500,5000,5300
轮胎规格		295/80R22.5 18PR
钢板弹簧片数		8/10+8			前轮距(mm)	1880,1920
燃料种类					后轮距(mm)	1860
排放依据标准
发动机型号		发动机生产企业			发动机排量	发动机功率
TZ370XS-LKM1101 TZ370XS-LKM1103					0 0	160 160

CL5182TXSBEV 型纯电动洗扫车

随车工具：

序号	名称	数量	备注
1	消防水带	2 根	一根用于加水，一根用于排污
2	消防扳手	1把	用于拆卸消防栓
3	水滤扳手	1把	用于拆卸水过滤器
4	高压喷**	1套	用于高压喷**使用
5	备胎	1个
6	手动液压泵摇杆	1根	用于手动液压泵的启动
